POINT Touchscreen Funkschalter inkls. Glas Rahmen (Nebenstelle/Slave) 1 Fach weiß P-MT101-11

20,90 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Tage

  • P-MT101-11-LXBG1-11
Bei diesem Funkschalter handelt es sich um einen Nebenschalter (Slave) der nur... mehr
Produktinformationen "POINT Touchscreen Funkschalter inkls. Glas Rahmen (Nebenstelle/Slave) 1 Fach weiß P-MT101-11"

Bei diesem Funkschalter handelt es sich um einen Nebenschalter (Slave) der nur nachträglich verbaut werden kann. Ohne Glasrahmen!
Passende Glasrahmen von der Serie Luxus-Time erhalten Sie bei uns im Shop.


Um den Schalter nachträglich verbauen zu können benötigen Sie nur die Leitung Phase(L) und Nullleiter(N).
Diese können Sie zum Beispiel von einer Steckdose bis zum neuem Schalter verlegen.

Damit der Nebenschalter MT101 mit der Lampe kommuniziert, benötigt der Schalter einen Empfänger (Master).

Als Empfänger genügt es, wenn Sie einen normalen verbauten Lichtschalter gegen einen einfachen oder zweifachen "LUX/POINT Funk-Touch Schalter" (LX-701R oder LX-702R) austauschen.
Dieser Schalter wäre dann mit einer Lampe verbunden (verkabelt) und kann somit eine Funk Verbindung zum Nebenschalter MT101 aufbauen.

Ablauf:
- Sie betätigen den Nebenschalter MT101
    - Nebenschalter MT101 sendet per Funk an den Hauptschalter (Master) LX-701R, den Befehl das Licht einzuschalten.
        - Der Hauptschalter (Master) LX-701R überträgt per Leitung das die Lampe angehen soll.

Sie können auch einen Lichtschalter hinzufügen ohne Wände zu stemmen und ein Kabel zu verlegen!
Indem Sie einfach unsere Funk Lichtschalter von Gwen verwenden.
Hierbei macht es keinen Unterschied, ob Sie den Lichtschalter auf Fliesen, Glas, Marmor oder Holz anbringen.
Sie können entscheiden, ob Sie ihn mit den gelieferten Klebepads oder mittels Bohren anbringen möchten.

Ablauf:
- Sie betätigen den Nebenschalter von Gwen
    - Nebenschalter Gwen sendet per Funk an den Hauptschalter (Master) LX-701R, den Befehl das Licht einzuschalten.
        - Der Hauptschalter (Master) LX-701R überträgt per Leitung das die Lampe angehen soll.

/Bild-1.jpg


Es wäre auch möglich das Licht zu bedienen ohne das eine Leitung für den Lichtschalter verlegt ist.
Oft gibt es diese Situation im Badezimmer.
Die Verkabelung für den Spiegelschrank ist im Ihrem Bad vorhanden. Aber der Beleuchtete Spiegelschrank den Sie gerne verbauen möchten hat keinen Lichtschalter verbaut womit Sie das Licht betätigen können.
Im Ihrem Bad existiert auch kein Schalter für diese Verkabelung und Sie möchten nicht die Fliesen beschädigen.
Dann können Sie ganz einfach mit dem Gwen Funksystem Ihr Licht betätigen.

Ablauf:
- Sie verbauen an der Leitung den "Gwen Funk-Empfänger" und den beleuchteten Spiegelschrank
    - Neben den Spiegelschrank bringen Sie an einer Beliebigen Stelle den "Gwen Funk-Lichtschalter" an.
        - Der "Gwen Funk-Lichtschalter" sendet nach betätigen, dann den Befehl an den Empfänger, das Licht einzuschalten

/Bild-2.jpg



Wenn Sie ein Raum Ohne Lichtschalter haben genügt es, wenn Sie den Nebenschalter (MT101) an eine Leitung Phase(L) und Nullleiter(N) anschließen.
Als Empfänger verwenden Sie unseren Gwen-Funkempfänger. Den Funk-Empfänger schließen Sie einfach an die gewünschte Lampe an. Möglich wäre auch noch zusätzlich einen Gwen Funk-Lichtschalter anzubringen ohne Verkabelung.

Ablauf:
- Sie betätigen das Licht über den verkabelten Funk-Schalter MT101 oder/und über den angebrachten Gwen Funk-Schalter.
    - Die Schalter senden per Funk an dem Empfänger den Befehl, das Licht einzuschalten.

/Bild-3.jpg





Technische Daten:
Betriebsspannung: 90V ~ 250V AC, 50Hz60Hz
Ruhestromverbrauch weniger als 0,2W
Lebensdauer 100.000 Mal
Frequenz: 433.92MHZ, 20DB
Montage in Standard UP-Dose mit Durchmesser von 60mm mit Schraubgewinde


Alle unsere Schalter/Steckdosen sind für die normalen runden Unterputzdosen mit einem Durchmesser von 60 mm geeignet. Sie werden mittels Schrauben an der Unterputzdose befestigt.



Schaltplan:

Installation Touch-Schalter: der Anschluss erfolgt OHNE Strom. Schließen Sie das Modul gemäß Schaltplan an. Nach der installation wird der Rahmen mit dem aufgeklebten Touch-Feld aufgesetzt. Wenn der Rahmen fest auf dem Modul sitzt, kann der Strom eingeschalten werden. Lassen Sie dem Touch Schalter, vor dem betätigen 3 Minuten ruhen. Nach Ablauf der Zeit kann der Lichtschalter betätigt werden. Sollten Sie diese Hinweise nicht befolgen, kann es vorkommen dass der Lichtschalter nicht reagieren wird.


/mt101-SCHALTPLAN.jpg

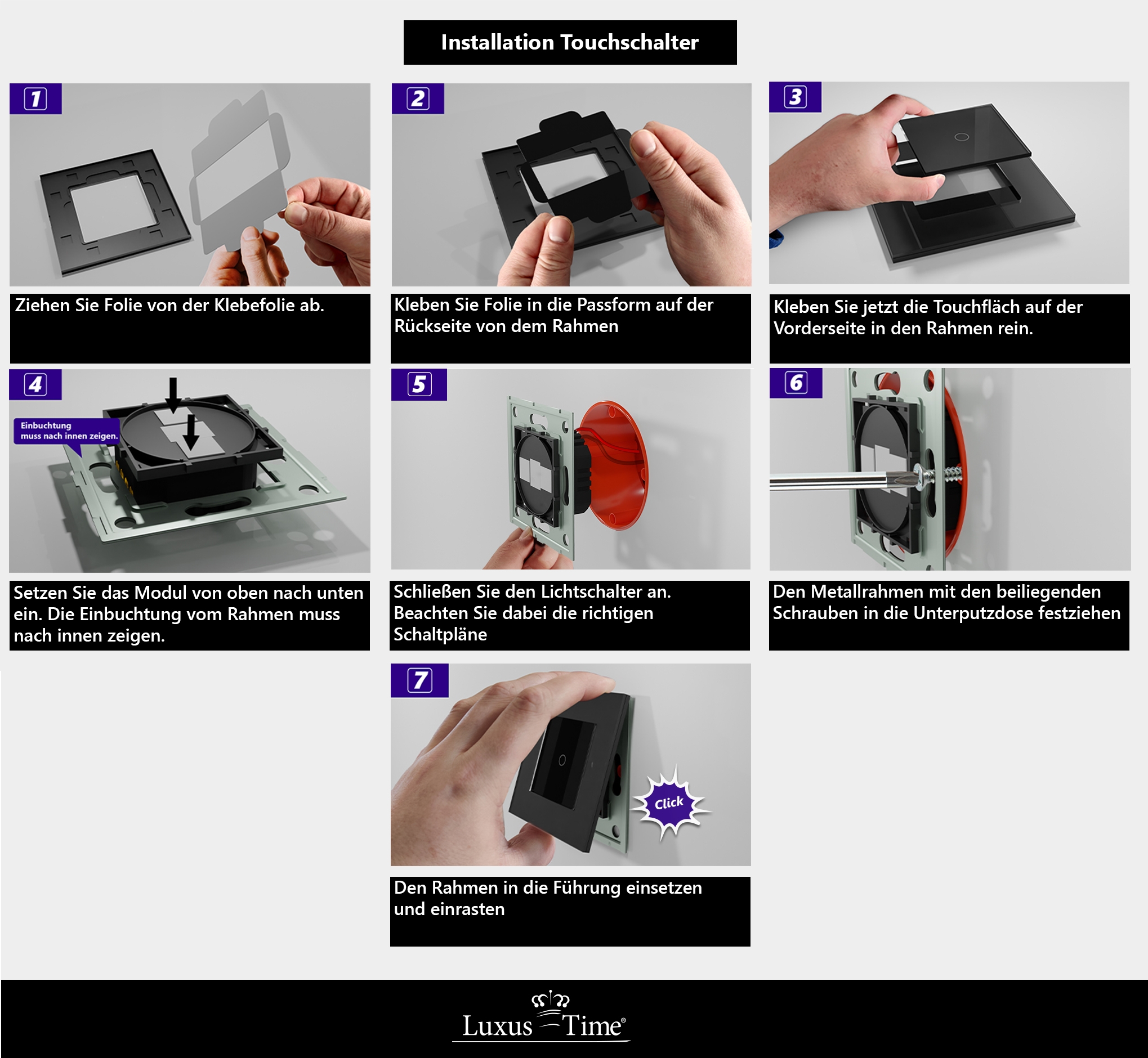

Aufbau:

/Installation-Touchschalter-neu.jpg



Lieferumfang:

Im Lieferumfang enthalten ist

- 1 x Luxus-Time Glasrahmen in weiss
- 1 x Luxus-Time Touch Innenleben MT101
- 1 x POINT Touch Blende in weiss
- 1 x Klebe-Pad für Touch Blende
- 1 x Bedienungsanleitung
/95484827_259510822104419_8140631513340313600_o.jpg
Farbe: Weiß
Smart Home Kommunikationsprotokoll: Funk
Produktart: Touchschalter
Produktreihe: POINT-Serie
Schaltertyp: Touch
Artikelzustand: Neu
Hersteller: Luxus-Time
Herkunftsland: China
Material: Glas/Kunststoff/Aluminium
Artikelnummer: P-MT101-11-LXBG1-11
EAN: 732023820685
